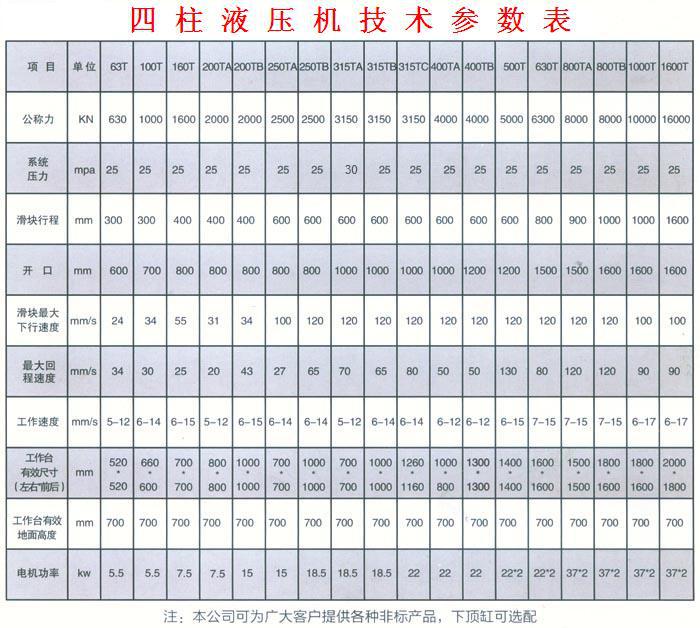

500噸四柱油壓機（四柱液壓機）參數

本機器適用于壓裝、壓制、拉伸、成型等工藝。
本機器具有獨立的動力結構及電器系統，并采用按鈕集中控制，可實現點動，半自動操作方式。
本機器的工作壓力、行程范圍均可根據工藝需要進行調整。

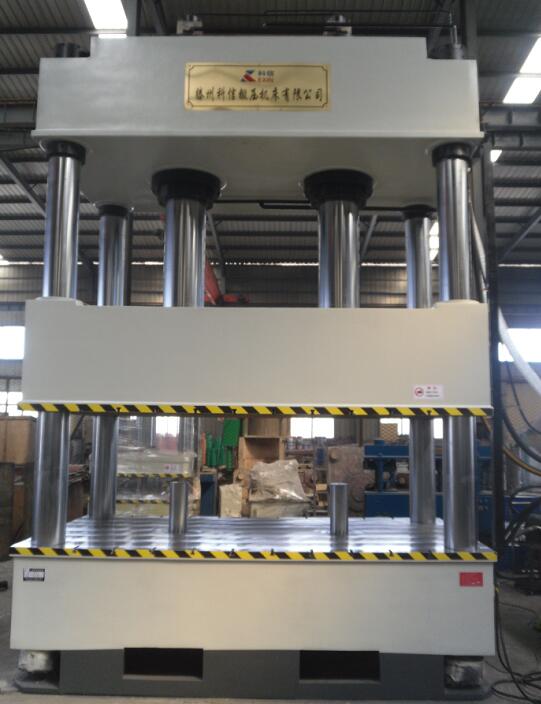

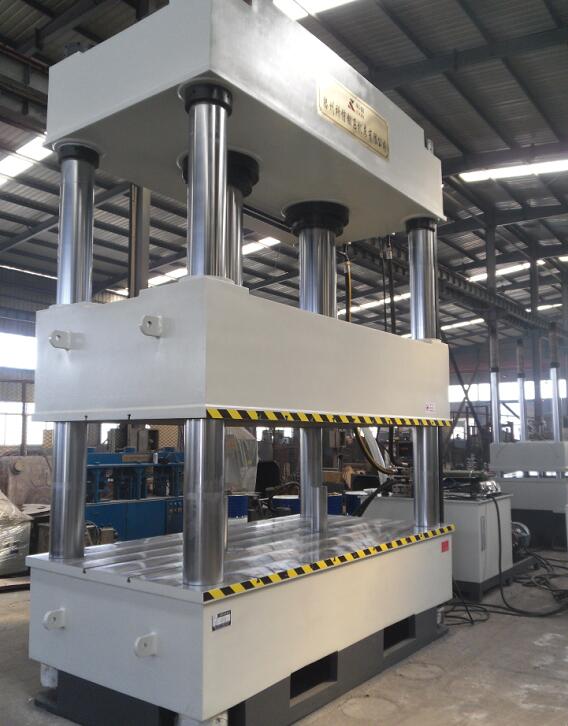

3.1機身采用三梁四柱式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統

等部件組成。上橫梁、滑塊以及工作臺采用優質鋼板焊接而成，經震動時效處理消除內應力，立柱為

優質45#鋼，四柱均表面中頻淬火并鍍鉻處理。
3.2缸體為優質45#鋼，活塞桿表面經中頻淬火處理，使用壽命長。油缸主要部件采用優質材料密封圈，

確保密封可靠。
3.3工作臺與滑梁上均有T型槽，以便于用戶模具安裝。

4.1液壓系統裝置布置在機身右側。
4.2液壓系統采用插裝閥集成系統，動作靈敏、工作可靠、密封性能好等特點。

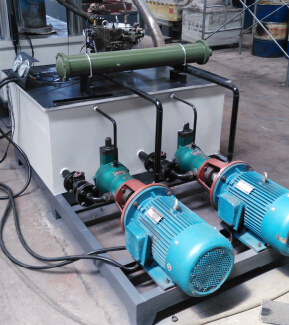

4.3液壓泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設

有放油塞，使清潔換油方便。油泵吸油口裝有吸油濾清器，確保油的清潔度，保證油泵和閥的使用壽

命，泵站帶有水冷散熱。
4.4液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。

5.1電器柜裝有空氣開關、繼電器等電器。
5.2對壓機的各種信號，限位與壓力動作實現程序聯鎖。

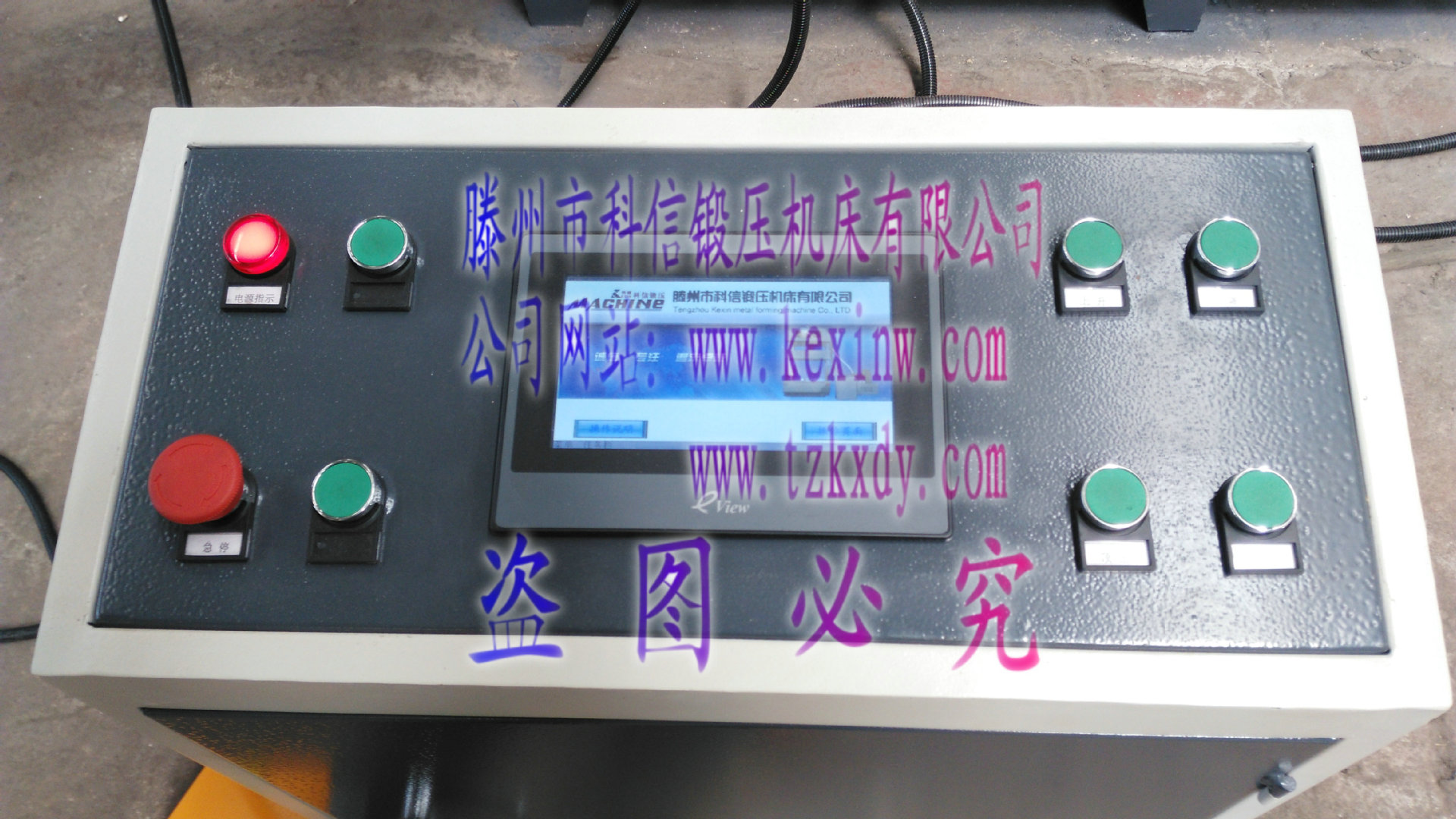

5.3設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。

6.1壓機設有點動、自動操作方式。
6.2滑塊行程可進行調整。
6.3操作面板上的按鈕除完成壓機的全部動作外，還有“急停”按鈕。

7.1設置急停按鈕，按下急停按鈕，壓機立即停止。
7.2滑塊在上、下限位處均設有限位開關。

8.1電源：三相380V（+5%），50HZ.
8.2工作環境溫度：0～40℃.

14    PLC                             西門子
